Conectores de un PC
Conectores de alimentación eléctrica (energía):
Internos:
Externos:
Conectores de transmición de datos:
 |
Conector Principal de alimentación de la placa ATX de 20 pines |
 |
Conector de alimentación a periféricos. Usualmente discos Ide y SCSI, lectoras y grabadoras de CD o DVD. |
 |
Conector de alimentación a disqueteras (flopy) |
 |
Conector de alimentación suplementaria de 12v. Usual en placas para Pentium IV, aunque algunas placas para otros tipos de procesadores también lo utilizan. |
 |
Conectores Principales de alimentación de placas AT (P8 y P9)
Conector P8 |
| Pin |
Nombre |
Color |
Descripción |
| 1 |
PG |
Naranja |
Power Good, +5V CC(DC) cuando se estabilicen todos los voltajes |
| 2 |
+5V |
Rojo |
+5 V CC(DC) (o no conectado) |
| 3 |
+12V |
Amarillo |
12 V CC(DC) |
| 4 |
-12V |
Azul |
-12 V CC(DC) |
| 5 |
GND |
Negro |
Tierra/Masa |
| 6 |
GND |
Negro |
Tierra/Masa |
| |
|
|
|
Conector P9 |
| Pin |
Nombre |
Color |
Descripción |
| 1 |
GND |
Negro |
Tierra/Masa |
| 2 |
GND |
Negro |
Tierra/Masa |
| 3 |
-5V |
Blanco o amarillo |
-5 V CC(DC) |
| 4 |
+5V |
Rojo |
+5 V CC(DC) |
| 5 |
+5V |
Rojo |
+5 V CC(DC) |
| 6 |
+5V |
Rojo |
+5 V CC(DC) |
|
 |
Conector de alimentación auxiliar ATX. Usado básicamente por algunas placas de servidores, este conector no es muy común ni en placas ni en fuentes de alimentación. |
 |
Cable de alimentación serial ATA (power conector)
Pin Descripción
P1
Alimentación de 3.3 V.
P2
Alimentación de 3.3 V.
P3
Alimentación pre-carga de 3.3 V.
P4
G.
Tierra ("Ground")
P5
G.
Tierra ("Ground")
P6
G.
Tierra ("Ground")
P7
Alimentación pre-carga de 5.0 V.
P8
Alimentación de 5.0 V.
P9
Alimentación de 5.0 V.
P10
G.
Tierra ("Ground")
P11 Reservado *
P12
G.
Tierra ("Ground")
P13
Alimentación pre-carga de 12.0 V.
P14
Alimentación de 12.0 V.
P15
Alimentación de 12.0 V.
*
Algunos fabricantes lo utilizan
para el arranque escalonado de unidades ("Staggered spin-up"). Una técnica que intenta evitar la sobrecarga producida por el arranque simultáneo de las unidades de disco en un sistema cuando existen varias. |
| |
|
| |
|
|
| |
|
 |
Foto de un conctor VGA hembra |
| |
|
|
Foto de un conector VGA macho |
| |

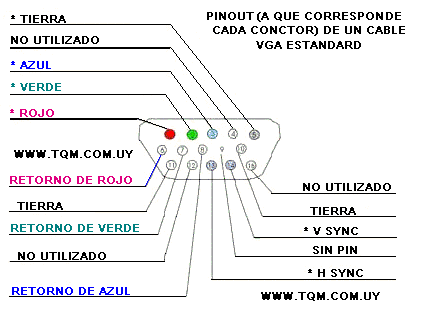

Diagrama de un concetor VGA macho |
|
| |
|
 |
DVI-A |
 |
DVI-D Singe Link |
 |
DVI-D Dual Link |
 |
DVI-I Singe Link |
 |
DVI-I Dual Link |
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
